在制造業,尤其是模具、精密零件加工領域,線切割和炮塔銑床是兩種常見且關鍵的設備。雖然它們都屬于金屬切削加工范疇,但工作原理、應用場景和技術特點卻各有千秋。本文將詳細介紹線切割(通常使用鉬絲作為電極)與炮塔銑床,并探討它們在現代加工中的角色。

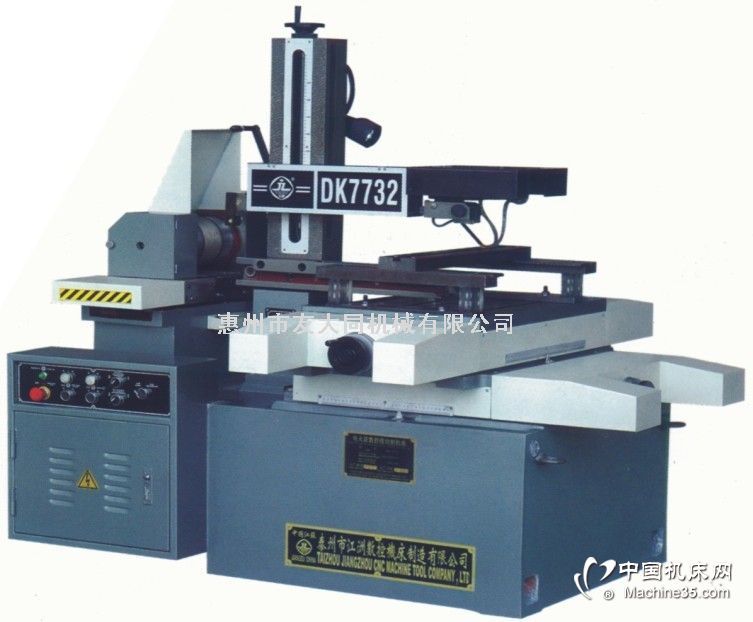

線切割,全稱電火花線切割加工(WEDM),是一種利用連續移動的金屬絲(常用鉬絲)作為電極,通過脈沖火花放電對工件進行切割的特種加工方法。
核心特點:
1. 工作原理:基于電火花腐蝕原理,鉬絲與工件間保持微小間隙,在絕緣工作液(如去離子水)中產生高頻脈沖放電,從而蝕除金屬。它不直接接觸工件,因此幾乎無機械切削力。
2. 材料適用性:可加工任何導電材料,無論硬度多高(如淬火鋼、硬質合金),特別適合高硬度、復雜形狀的模具(如沖模、擠壓模)。
3. 加工精度與表面質量:可實現極高精度(可達±0.005mm)和良好表面粗糙度(Ra 1.6μm以下),但加工速度相對較慢。
4. 鉬絲的作用:作為放電電極,鉬絲具有高強度、高熔點、良好導電性,且損耗較低。在加工中,鉬絲一次性使用,持續走絲以保證切割連續。
5. 局限性:只能加工貫通形狀(需穿絲孔),無法加工盲孔或立體曲面;加工效率低于機械切削。
典型應用:精密模具(如手機外殼模具)、異形孔、窄縫、微細零件等。
炮塔銑床是一種通用性強的立式銑床,其銑頭可在垂直和水平方向靈活旋轉(像炮塔一樣),從而多角度加工工件。它屬于傳統機械切削設備。
核心特點:
1. 工作原理:通過高速旋轉的銑刀(如立銑刀、面銑刀)對工件進行機械切削,依靠刀具的刃口去除材料。加工過程有直接的切削力。
2. 加工靈活性:炮塔式設計允許銑頭多角度調整,可進行平面、斜面、溝槽、齒輪等多種加工,適應性廣。
3. 效率與經濟性:對于常規金屬(如鋼、鋁)的去除加工,效率遠高于線切割;刀具可重復使用,成本較低。
4. 精度與表面質量:精度較高(通常可達±0.02mm),但受刀具磨損、機床剛性等因素影響;表面質量取決于刀具和參數。
5. 局限性:難以加工高硬度材料(如淬火后硬度>HRC50);對于復雜內腔或尖角形狀,刀具干涉可能限制加工。
典型應用:零件批量加工、工裝夾具制造、原型制作、教育實訓等。
| 特性 | 線切割(鉬絲) | 炮塔銑床 |
|------------------|---------------------------------------------|----------------------------------|
| 加工原理 | 電火花腐蝕(非接觸) | 機械切削(接觸) |
| 適用材料 | 導電材料,尤其高硬度材料 | 中低硬度金屬、塑料等 |
| 加工形狀 | 二維輪廓、復雜內孔 | 三維曲面、平面、斜角等 |
| 精度 | 極高(微米級) | 高(絲級) |
| 效率 | 較低(適合精加工) | 較高(適合粗加工與半精加工) |
| 經濟性 | 耗材(鉬絲、工作液)成本較高 | 刀具可重復使用,運行成本較低 |
在實際生產中,兩者常互補使用。例如,先用炮塔銑床進行工件粗加工和基準面制備,再用電火花線切割加工高硬度部位或復雜型孔。這種組合能兼顧效率與精度,最大化發揮設備價值。
###
線切割(鉬絲)與炮塔銑床代表了精密加工中“特種加工”與“傳統機械加工”的兩大方向。選擇哪種設備,取決于材料特性、零件形狀、精度要求及生產批量。隨著智能制造發展,兩者都朝著更高自動化、智能化方向演進,但核心優勢依然分明:線切割擅于“以柔克剛”,炮塔銑床則“靈活高效”。理解它們的特性,方能優化工藝,提升制造水平。
